En bref
-
Le scellement d’un IPN dans le sol est une opération structurelle exigeante qui conditionne la solidité de tout un ouvrage.
-
Le choix du béton ou du mortier adapté est déterminant pour garantir la durabilité du scellement face aux charges et à l’humidité.
-
La préparation minutieuse du support, marquage, perçage et nettoyage, est aussi importante que la pose elle-même.
-
Un contrôle précis de l’alignement avant le durcissement évite des défauts irréversibles et coûteux à corriger.
-
Négliger l’entretien anti-corrosion du métal au contact du sol est l’une des erreurs les plus fréquentes et les plus destructrices.
Pourquoi et quand sceller un IPN dans le sol ?
Un IPN (Profilé Normal à ailes Pentes) est une poutre métallique en acier dont la section en I lui confère une rigidité exceptionnelle. Dès qu’il s’agit de porter des charges importantes ou de soutenir une structure en élévation, sa fixation au sol ne souffre d’aucune approximation.
Comprendre les raisons profondes d’un scellement rigoureux permet d’éviter des erreurs de dimensionnement ou de choix de matériaux. Un IPN mal ancré au sol peut se déplacer sous l’effet de vibrations, de mouvements de terrain ou de charges dynamiques, compromettant l’intégrité de tout l’ouvrage au-dessus de lui.
Les avantages d’un IPN solidement scellé
Renforcement de la structure et stabilité durable
Un scellement correctement réalisé transforme l’IPN en un élément porteur monolithique, solidaire du sol et capable d’absorber les efforts verticaux comme les sollicitations horizontales.
Prenons l’exemple d’un portail coulissant sur un pavillon individuel : sans un IPN fermement ancré en pied de poteau, le vantail finit par basculer après quelques années d’usage intensif. La stabilité dans le temps dépend directement de la qualité du scellement initial.
Résistance aux charges lourdes et contraintes extérieures
Les structures exposées aux intempéries, au vent ou aux passages de véhicules imposent à l’IPN des contraintes cycliques importantes. Un scellement au béton armé haute résistance permet d’absorber ces efforts sans déchaussement progressif.
Sur un chantier de terrassement, par exemple, un IPN servant de buton de soutènement doit résister à des pressions latérales que seul un ancrage profond et dense peut neutraliser durablement.
Quelles situations nécessitent le scellement d’un IPN au sol ?
Utilisation dans les extensions et aménagements
Les usages sont nombreux et variés : construction d’une extension de maison avec reprise de charge, installation d’un carport, mise en place d’un garde-corps ou encore soutènement d’une fouille en zone urbaine. Dans chaque cas, le scellement répond à une logique structurelle précise, dictée par les charges à reprendre et la nature du sol en place. Un professionnel du bâtiment évaluera systématiquement la portance du sol avant de définir la profondeur et le diamètre des trous de scellement.
Matériaux et outils indispensables pour sceller un IPN dans le sol
La réussite d’un scellement repose autant sur la qualité des matériaux choisis que sur la précision des gestes de pose. Partir avec les mauvais produits, c’est s’exposer à une reprise de travaux coûteuse à court terme.
Il existe sur le marché une large gamme de bétons, mortiers et résines d’ancrage, chacun adapté à des contextes différents. Savoir les distinguer est une compétence fondamentale pour quiconque souhaite réaliser ce type d’intervention sans déléguer l’intégralité de la tâche.
Comment choisir le béton et les mortiers adaptés pour un scellement efficace ?
Conseils pour préparer le mélange idéal
Pour un scellement d’IPN en milieu extérieur, on privilégiera un béton de classe C25/30 minimum, avec un rapport eau/ciment maîtrisé pour éviter la porosité. En contexte humide ou si la nappe phréatique est proche, les mortiers époxy bicomposants offrent une résistance chimique supérieure et limitent les risques de décollement.
La règle pratique : ne jamais dépasser un rapport eau/ciment de 0,45 pour conserver la résistance mécanique sans fragiliser la pâte de ciment.
|
Type de produit |
Résistance à 28 jours |
Usage recommandé |
|---|---|---|
|
Béton C25/30 |
25 MPa |
Scellement standard, sol sec |
|
Mortier époxy bicomposant |
60 à 80 MPa |
Milieu humide, charges élevées |
|
Mortier de scellement rapide |
30 à 40 MPa |
Interventions urgentes, délai court |
Quels sont les outils nécessaires pour un scellement d’IPN réussi ?
Protection et sécurité lors de la manipulation
Le matériel de base comprend une foreuse à percussion ou un marteau perforateur, des forets adaptés au béton ou à la pierre, un niveau à bulle et des cales de réglage. La manipulation d’un IPN, dont le poids peut dépasser 30 kg au mètre linéaire, exige l’usage d’équipements de protection individuelle : gants anti-coupures, lunettes de protection et chaussures de sécurité sont non négociables. Sur des chantiers plus importants, une grue ou un chariot élévateur est indispensable pour positionner la poutre sans risque de blessure.
Comment sceller un IPN dans le sol : les étapes détaillées
La méthode de scellement se décompose en phases distinctes qu’il est impératif de respecter dans l’ordre. Chaque étape conditionne la suivante, et une erreur en amont se répercute inévitablement sur la qualité finale de l’ancrage.
Voici les phases clés d’une intervention bien conduite, que ce soit pour un particulier avisé ou une équipe de professionnels intervenant sur une extension ou un ouvrage de soutènement.
Comment préparer le sol et le support pour un scellement efficace ?
Marquage et perçage précis du sol
La première étape consiste à repérer et marquer l’emplacement exact des trous à percer, en s’appuyant sur les plans d’implantation ou sur un traçage au sol réalisé à la craie. Un perçage décentré de quelques millimètres peut suffire à compromettre l’aplomb de la poutre.
Avant de percer, il est indispensable de vérifier l’absence de réseaux enterrés (eau, gaz, électricité) à l’aide d’un détecteur de réseaux. Cette précaution, souvent négligée par les intervenants pressés, évite des accidents graves et des interruptions de chantier coûteuses.

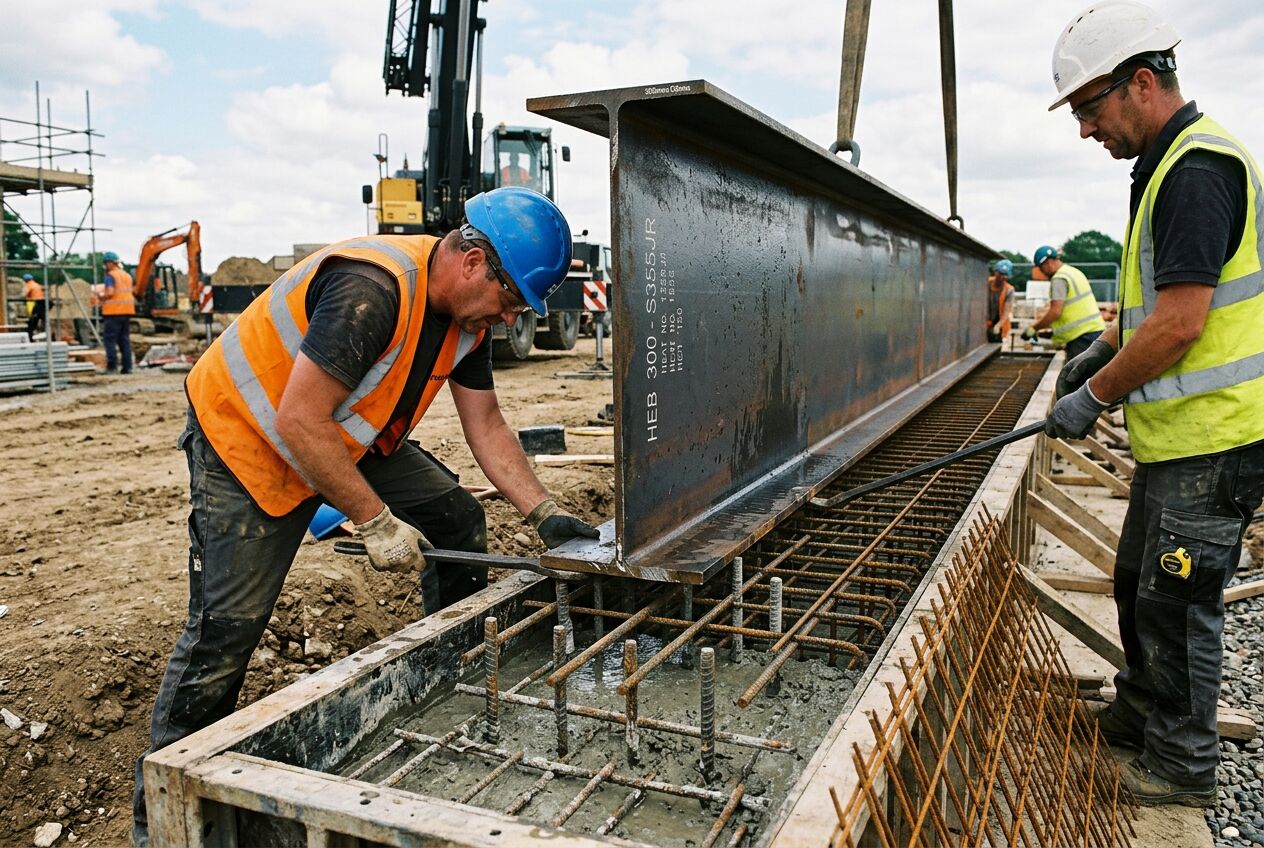

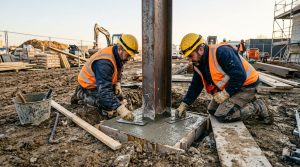

Procédé de fixation et scellement de l’IPN
Contrôle de l’alignement et durcissement du scellement
Une fois les trous réalisés et nettoyés à l’air comprimé, on injecte le produit de scellement choisi dans le fond du trou avant d’y introduire les tiges d’ancrage ou platines boulonnées solidaires de l’IPN. L’IPN est ensuite positionné et maintenu en place par des étais ou des cales réglables pendant toute la durée de prise du produit. Le contrôle de la verticalité se fait impérativement au niveau à bulle sur deux axes perpendiculaires, et ce contrôle doit être répété toutes les heures pendant la phase de durcissement pour corriger d’éventuels tassements différentiels.
Conseils d’entretien et erreurs à éviter lors du scellement d’un IPN
Un scellement réussi n’est pas une intervention définitivement acquise sans suivi. La durabilité de l’ancrage dépend aussi de la façon dont le métal et le béton sont entretenus au fil des saisons et des usages.
Certaines erreurs reviennent systématiquement sur le terrain, commises aussi bien par des non-initiés que par des artisans peu rigoureux. Les identifier permet de s’en prémunir efficacement.
Comment prolonger la durée de vie du scellement ?
Prévenir la corrosion et dégradation du métal
La zone de contact entre l’IPN et le béton est la plus exposée à la corrosion, car l’humidité capillaire s’y accumule. L’application d’une primaire époxy anticorrosion sur la partie enterrée de la poutre, avant le scellement, constitue la protection de base.
Certains professionnels recourent également à des manchons isolants pour couper la remontée d’humidité par capillarité. Un contrôle visuel annuel de l’état de la surface métallique au niveau du sol suffit généralement à détecter les premières traces de rouille avant qu’elles ne deviennent structurellement problématiques.
Erreurs fréquentes à éviter pour un scellement réussi
Ignorer les normes de sécurité et recommandations techniques
Parmi les erreurs les plus répandues, on trouve l’utilisation d’un béton trop liquide pour faciliter la mise en oeuvre, au détriment de la résistance finale. Gâcher un béton trop mouillé peut faire chuter la résistance de 30 à 40 %, rendant le scellement insuffisant face aux charges réelles.
D’autres intervenants omettent de purger les poussières de perçage dans les trous, ce qui crée une interface friable entre le mortier et le support.
Enfin, retirer les étais et cales avant la fin complète du temps de prise, souvent par impatience, est une faute technique dont les conséquences se manifestent parfois plusieurs mois après la pose.
-
Ne jamais réaliser un scellement par températures inférieures à 5°C sans produit adapté au gel.
-
Toujours respecter le temps de prise complet indiqué par le fabricant avant toute mise en charge.
-
Vérifier systématiquement la portance du sol avant de définir la profondeur d’ancrage.
-
Ne pas omettre la protection anticorrosion sur la partie enterrée de l’IPN.
-
Consulter un bureau d’études structurel pour tout ouvrage dépassant les charges courantes.
Un scellement d’IPN bien pensé et correctement entretenu peut tenir plusieurs décennies sans intervention. C’est justement parce que cette opération semble simple en apparence que les erreurs s’y multiplient : la rigueur technique, dès la préparation, reste le seul vrai gage de pérennité.
Quelle profondeur minimale faut-il prévoir pour sceller un IPN dans le sol ?
La profondeur d’ancrage dépend de la charge à reprendre et de la nature du sol, mais on considère généralement qu’un minimum de 60 cm est nécessaire pour un usage courant en terrain stable. Pour des ouvrages soumis à des charges importantes ou en sol meuble, une profondeur de 80 cm à 1 mètre est recommandée, accompagnée d’un ferraillage complémentaire.
Peut-on sceller un IPN dans un sol en béton existant ?
Oui, c’est tout à fait possible à condition de percer des trous de diamètre suffisant et de les nettoyer soigneusement avant injection du mortier de scellement. On utilise dans ce cas des mortiers époxy bicomposants ou des chevilles chimiques haute résistance, qui assurent une liaison solide entre l’IPN et le béton existant sans nécessiter une reprise complète du dallage.
Combien de temps faut-il attendre avant de charger un IPN scellé au béton ?
Le délai de mise en charge dépend du produit utilisé. Un béton classique C25/30 atteint 70 % de sa résistance finale après 7 jours et sa résistance nominale à 28 jours. Un mortier époxy peut être mis en charge après 24 à 48 heures selon les conditions de température. Il est impératif de respecter les indications du fabricant et de ne pas anticiper la mise en charge, même partielle.
Faut-il un permis de construire pour installer un IPN scellé au sol ?
Cela dépend de l’ouvrage concerné. Pour une simple platine de portail ou un poteau de carport en limite de propriété, aucune autorisation n’est généralement requise. En revanche, dès que l’IPN s’intègre à une structure de plus de 20 m² ou à une extension de bâtiment, une déclaration préalable de travaux voire un permis de construire peut être nécessaire. Il convient de se renseigner auprès de la mairie concernée avant le démarrage des travaux.
Comment traiter un IPN contre la corrosion avant de le sceller dans le sol ?
La partie destinée à être enterrée doit être nettoyée, dégraissée et traitée avec une primaire époxy anticorrosion ou un produit bitumineux spécifique pour métal enterré. Certains professionnels appliquent également un ruban isolant ou un manchon thermoplastique pour couper la capillarité. Ces protections doivent être appliquées avant la pose et vérifiées visuellement après chaque manipulation pour s’assurer de leur intégrité.
